34 E-waste เทคโนโลยีการจัดการซากแผ่นวงจรอิเล็กทรอนิกส์
็
ิ
์
ิ
แผนวงจรอเลกทรอนกสมดวยกนหลายประเภทไดแก ่ 221-222
้
่
ี
้
ั
ี
1. single-sided boards เป็นชนิดท่มีลายทองแดงหน้า
ำ
เดียว ประกอบไปด้วยแผ่นฐานและช้นของแผ่นตัวนาเพียงด้าน
ั
เดียว นิยมใช้กันทั่วไป ซึ่งจำานวนอุปกรณ์ที่จะวางลงบนแผ่นวงจร
จะมีความหนาแน่นของจำานวนไม่มากนัก
2. double-sided boards เปนชนดทมลายตวนาทองแดง
ำ
็
่
ี
ั
ิ
ี
ั
ู
สองด้าน ได้แก่ ด้านบนและด้านล่าง โดยมีช้นแผ่นฐานอย่ตรงกลาง
วัสดุที่นิยมนำามาใช้ทำาแผ่นฐาน คือ อิพอกซีไฟเบอร์กลาส แผ่นวงจร
ี
ำ
ี
ำ
ลักษณะน้เหมาะสาหรับงานท่มีความหนาแน่นของจานวนอุปกรณ ์
ี
่
ในวงจรมาก หรอเป็นวงจรทมีความถ่ปานกลางถึงความถสูง
ื
่
ี
ี
อีกทั้งยังสามารถเชื่อมต่อลายทองแดงด้านบนและล่าง แบบ plat

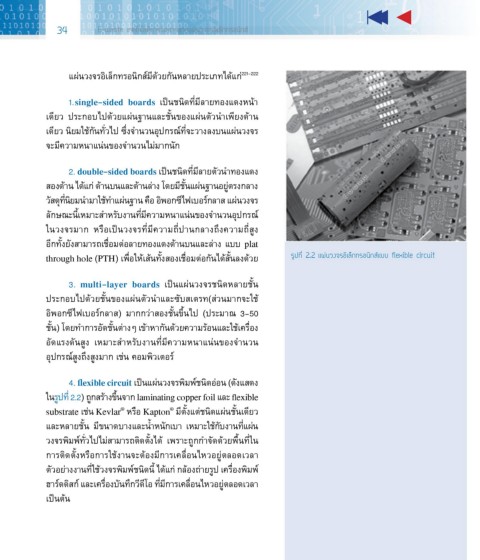

through hole (PTH) เพื่อให้เส้นทั้งสองเชื่อมต่อกันได้สั้นลงด้วย รูปที่ 2.2 แผ่นวงจรอิเล็กทรอนิกส์แบบ flexible circuit
3. multi-layer boards เป็นแผ่นวงจรชนิดหลายช้น
ั
ั
ประกอบไปดวยชนของแผนตวนาและซบสเตรท(สวนมากจะใช ้
ำ
่
้
้
ั
ั
่
ึ
่
อพอกซไฟเบอรกลาส) มากกวาสองชนขนไป (ประมาณ 3-50
้
้
ั
์
ิ
ี
ั
ำ
ื
ช้น) โดยทาการอัดช้นต่างๆ เข้าหากันด้วยความร้อนและใช้เคร่อง
ั
ี
อดแรงดนสูง เหมาะสาหรับงานท่มความหนาแน่นของจานวน
ั
ั
ำ
ำ
ี
อุปกรณ์สูงถึงสูงมาก เช่น คอมพิวเตอร์
4. flexible circuit เป็นแผ่นวงจรพิมพ์ชนิดอ่อน (ดังแสดง
ในรูปที่ 2.2) ถูกสร้างขึ้นจาก laminating copper foil และ flexible
substrate เช่น Kevlar หรือ Kapton มีตั้งแต่ชนิดแผ่นชั้นเดียว
®
®
ำ
ั
ี
้
และหลายชน มขนาดบางและนาหนักเบา เหมาะใช้กับงานท่แผ่น
้
ี
ั
วงจรพิมพ์ท่วไปไม่สามารถติดต้งได้ เพราะถูกกำาจัดด้วยพื้นที่ใน
ั
ั
การติดต้งหรือการใช้งานจะต้องมีการเคล่อนไหวอย่ตลอดเวลา
ื
ู
ตัวอย่างงานท่ใช้วงจรพิมพ์ชนิดน้ ได้แก่ กล้องถ่ายรูป เคร่องพิมพ์
ี
ี
ื
ื
ู
ี
ฮาร์ดดิสก์ และเคร่องบันทึกวีดีโอ ท่มีการเคล่อนไหวอย่ตลอดเวลา
ื
เป็นต้น
